Натяжное устройство в уплотнении вращающейся печи
Натяжное устройство в уплотнении вращающейся печи предназначено для обеспечения плотного прилегания уплотнительных компонентов, тем самым повышая эффективность герметизации.
Конструкция:

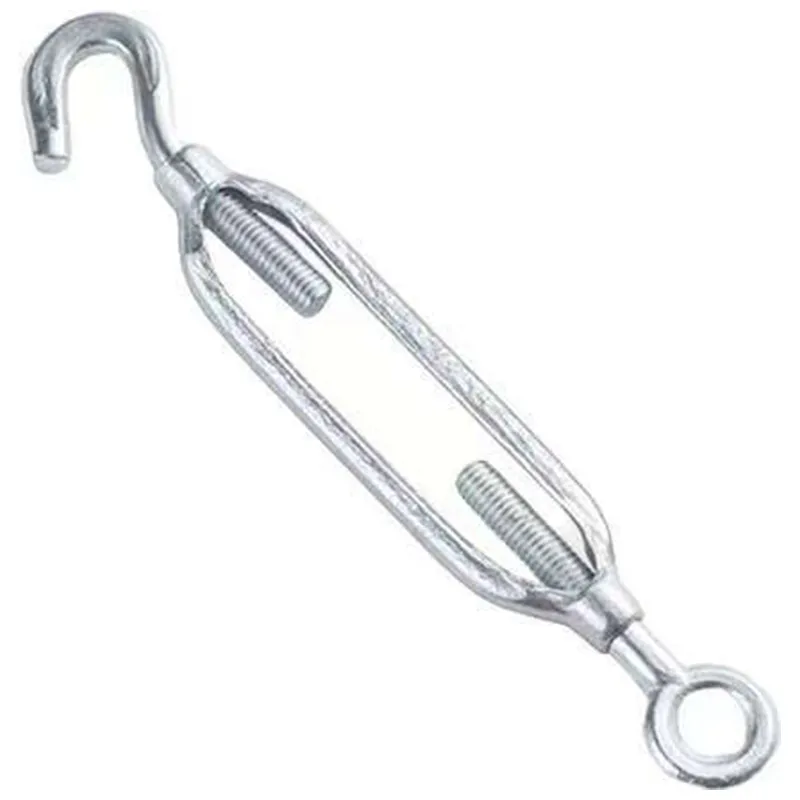

Натяжное устройство обычно состоит из болтовых соединений, растягивающих пружин, регулировочного механизма и узла крепления стяжного троса. Например, в одном из типов натяжных устройств регулировочный механизм включает регулировочную втулку и два регулировочных винта с противоположной резьбой. Винты входят с обоих концов втулки и соединяются с ней резьбовым способом. Вращение регулировочной втулки позволяет изменять длину регулировочного механизма.
Принцип работы:

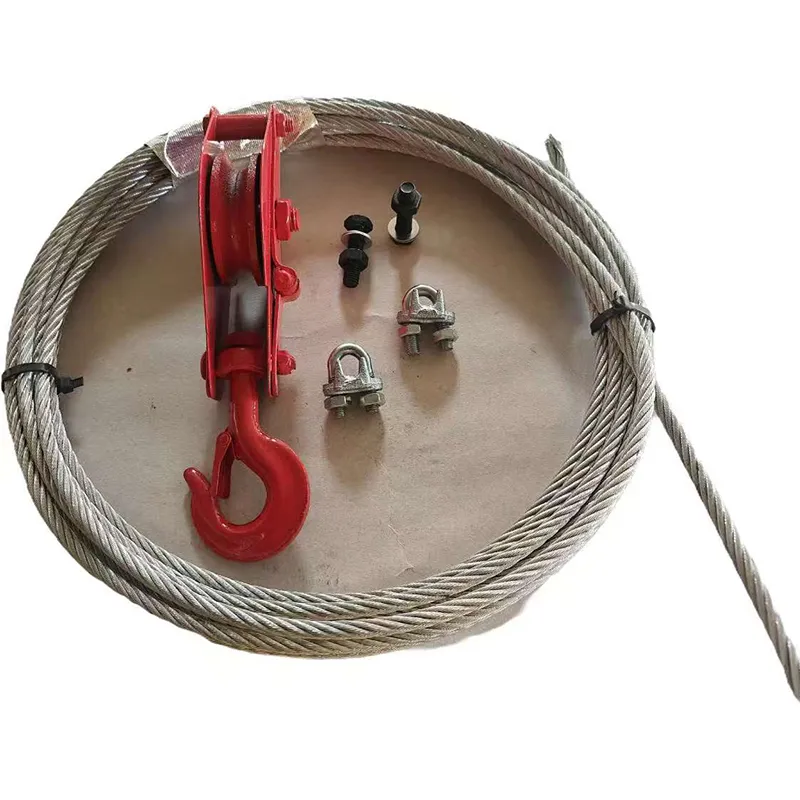

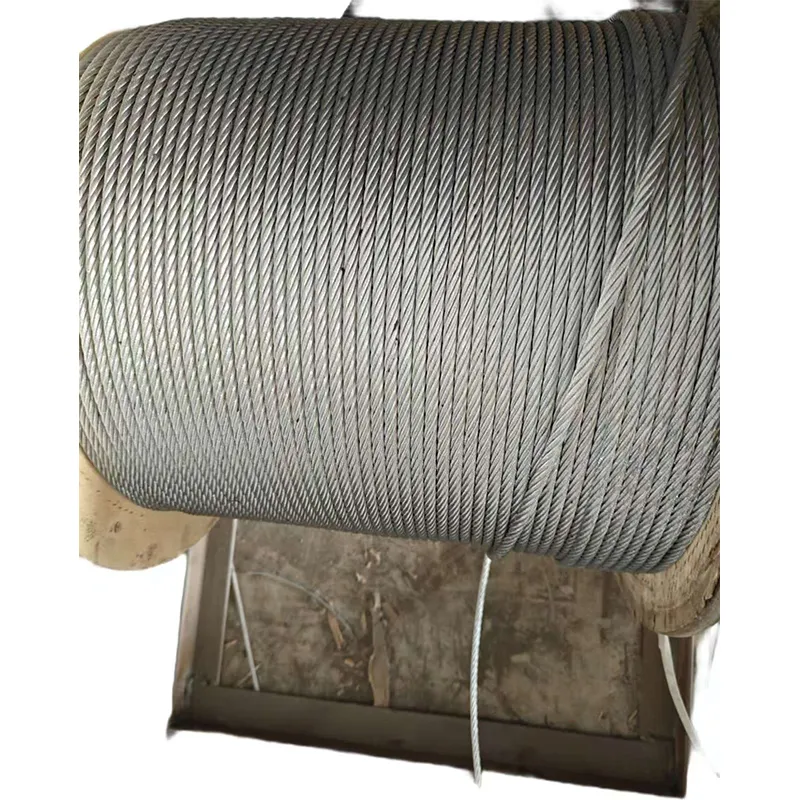

Натяжное устройство обычно используется в сочетании со стяжным тросом. Рассмотрим устройство с тросовой стяжкой: стальной трос охватывает чешуйчатые пластины. При колебаниях барабана вращающейся печи или утечке пыли и материала чешуйчатые пластины расширяются, трос натягивается и тянет шпильку вверх, сжимая пружину. Когда барабан работает нормально, упругая сила пружины, возвращающаяся в исходное состояние, толкает шпильку вниз, натягивая трос и тем самым затягивая чешуйчатые пластины, что обеспечивает герметизацию и удержание пыли.
Типы и особенности:
В зависимости от источника усилия прижима различают следующие типы: пружинный прижим, пневмоцилиндровый прижим и тросовый прижим с противовесом.
- Пружинный прижим: Механическая конструкция, менее подверженная поломкам. Однако усилие пружинного прижима изменяется при вертикальном перемещении печи, а длительная работа в условиях высоких температур может повлиять на жесткость пружины.
- Пневмоцилиндровый прижим: Может быть равномерно размещен по окружности, усилие прижима не изменяется при вертикальном перемещении печи, но предъявляет более высокие требования к рабочим условиям.
- Тросовый прижим с противовесом: Конструкция проста и надежна, усилие прижима не меняется при вертикальном перемещении печи, а величина усилия может оперативно регулироваться на месте с помощью противовеса. Однако количество противовесов, которое можно разместить по окружности, ограничено.
Назначение:
Натяжное устройство обеспечивает постоянный надежный контакт уплотнительных компонентов (таких как чешуйчатое уплотнение) с барабаном вращающейся печи, гарантирует эффект герметизации, предотвращает преждевременную замену уплотнительных элементов, позволяя экономить средства, а также способствует поддержанию стабильного теплового режима и производственной среды внутри печи.
